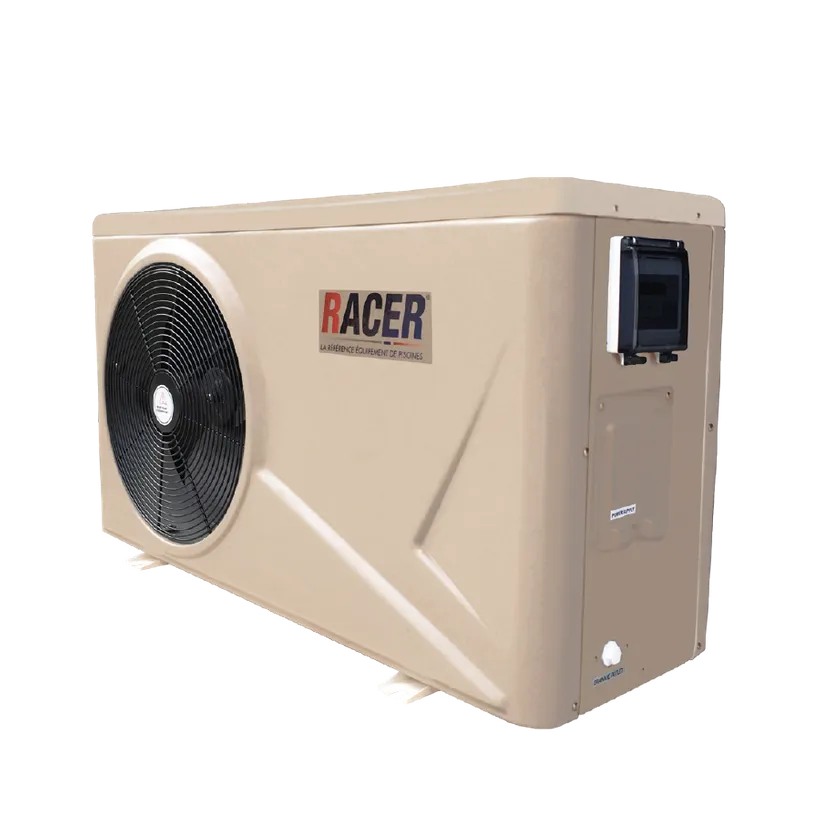

POMPE A CHALEUR RACER HORIZONTALE





Des difficultés à choisir votre pompe à chaleur ?

Cash Piscines vous facilite dans votre choix : grâce à son application, trouvez la pompe à chaleur adaptée à votre piscine ! Cliquez sur le lien ci-dessous et découvrez les pompes à chaleurs adaptées à votre piscine.

LA PERFORMANCE AU SERVICE DE VOTRE PISCINE

Vous souhaitez profiter de votre piscine durant l’été indien et au-delà ? Nous avons sélectionné pour vous la pompe à chaleur Racer. Disponible en différentes puissances, de 5kw à 18 kw, elle s’adaptera à tout les types de piscines enterrées. Cette pompe à chaleur ON/OFF est réversible pour adapter simplement la température de l’eau de votre bassin selon vos envies. Performante, la pompe à chaleur Racer peut fonctionner à partir de -5°C.



INFORMATIONS PRODUIT

• Puissance : 5kw / 7kw / 10 kw  / 13 kw / 18 kw
• Composition : Coque ABS + Echangeur en titane
• Compresseur: Hitachi Panasonic ou Sanyoscroll (selon modèle)
• Fluide frigorigène : R410
• Réversible: température de -5°C à 43°C
• Garantie: 2 ans

LES CARACTÉRISTIQUES

INSTALLATION DE LA POMPE A CHALEUR RACER

Vous devez installer votre pompe à chaleur le plus proche possible de votre local technique pour éviter des pertes caloriques. Elle peut être installée presque n’importe ou à l’extérieur et en dehors de tout local technique fermé. Placée sous abri, les distances minimum indiquée dans la notice doivent être respectées afin d’éviter tout risque de recirculation d’air et une dégradation des performances globales de la pompe à chaleur.

Avant toute installation, si la pompe à chaleur a été penchée durant le transport, attendez au moins 24h avant de démarrer la pompe à chaleur.



INSTALLATION AVEC UN KIT BY-PASS

Le circuit de chauffage pour une piscine ne doit pas être branché sur le circuit d’une habitation. Vous devez installer un kit by-pass, ce système est essentiel pour dériver le circuit hydraulique et y installer une pompe à chaleur ou un électrolyseur. Le by-pass doit être installé sur le circuit d’eau retour à la piscine après la pompe et le filtre.

Equipement nécessaire: 3 vannes PVC et de 2 tés 90° PVC, ce dispositif améliorera grandement la performance de votre système de chauffage ou de traitement au sel et vous permettra d’isoler une partie de votre système hydraulique si besoin. (voir notice du kit by-pass).

CARACTÉRISTIQUES TECHNIQUES

Modèles	5kw	7kw	10kw	13kw	18kw
Puissance de chauffage: Air 27°C / Eau 27°C
Puissance de chauffage (kw)	5 kW	7 kW	10 kW	13 kW	18 kW
Coefficient de performance (COP)	5,8	5,9	6,2	6	6,1
Puissance de chauffage: Air 15°C / Eau 26°C
Puissance de chauffage (kw)	3,7 kW	4,3 kW	6,5 kW	8,2 kW	10,8 kW
Coefficient de performance (COP)	4	4,2	4,4	4,4	4,3
Données générales
Consommation (kw)	0,93 kW	1,02 kW	1,48 kW	1,86 kW	2,51 kW
Alimentation électrique (V)	220-240 V~50Hz/1PH
Courant nominale (A)	4,1	4,7	7	9,1	11,4
Alimentation de ventilateur (W)	68	80	80	102	200
Volume de la piscine conseillé (m3)	20	30	45	60	85
Débit d’eau préconisé(m3/h)	2,5	2,5	2,8	3,5	4,6
Perte pression max (Kpa)	12	12	12	15	16
Condenseur	Titanium heat exchanger
Diamètre entrée-sortie (mm)	50
Vitesse de ventilateur(rpm)	830~870
Niveau de bruit à 10mdB(A)	39	40	40	43	44
Niveau de bruit à 1mdB(A)	48	49	49	52	53
Dimensions & Poids
Poids net (kg)	36	44	49	63	100
Poids brut (kg)	38	47	52	67	110
Dimensions (mm)	850 x 300 x 510	1010 x 355 x 560	1010 x 355 x 560	1025 x 350 x 620	1065 x 360 x 775
Dimensions d’emballage (mm)	915 x 345 x 545	1060 x 380 x 600	1060 x 380 x 600	1080 x 400 x 655	1160 x 387 x 820

LE SAVIEZ-VOUS ?

Pour le raccordement hydraulique, il faut que votre pompe à chaleur soit au plus près de la filtration, à savoir à 1 ou 2 m. Plus la distance sera importante, plus la pompe à chaleur aura du mal à fonctionner. Vous devrez alors augmenter le débit de cette dernière et les pertes calorifiques par les tuyaux seront, par conséquence, plus importantes.

De plus, la pompe à chaleur ne doit pas être placée dans un coffre, et doit être positionnée de façon à avoir un espace libre de 0,50m derrière et de 4m minimum devant.

Enfin, veillez à bien réfléchir à la position de la pompe à chaleur. Celle-ci dégage de l’air froid, il n’est donc pas recommandé de tourner la sortie d’air vers la piscine ou une zone de passage.
